本部分文章将涉及以下 LLM 并行方法：

1. 数据并行 (Data Parallel, DP)：将数据切分给不同 GPU，不同 GPU 并行处理不同输入数据。
2. 张量并行 (Tensor Parallel, TP)：将单个参数矩阵切分到多卡，通过协作完成层内计算。

本文图片来源 The Ultra-Scale Playbook: Training LLMs on GPU Clusters，使用 Apache-2.0 协议，兼容 CC BY-SA 4.0 协议。

本文需要前置知识并行计算集合通信，建议先确保了解七种集合通信方式再阅读本文。

1 数据并行 Data Parallel

1.1 概念

在单卡训练时，通过指定 batch_size，我们可以充分利用 GPU 的算力，实现多条不同数据并行处理，得到梯度均值后进行优化。数据并行（DP）便将这个流程扩展到了多 GPU 上，每个 GPU 同时处理不同的数据，计算完成后将所有 GPU 的梯度求均值，对参数进行优化。

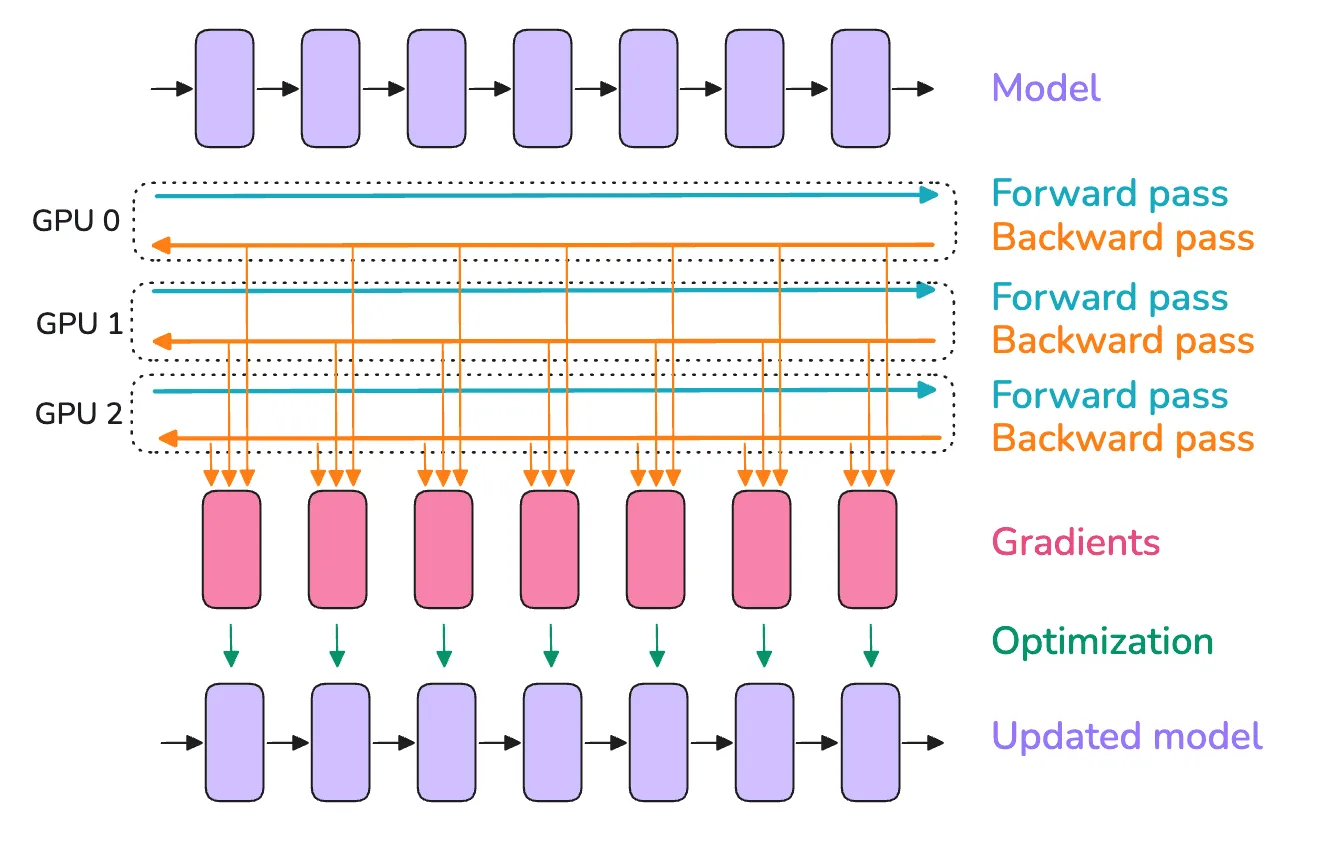

DP 的示意图如下：

P.s. 图中看起来似乎每个 GPU 处理一条数据，实际上得理解为每个 GPU 处理一批数据，也就是若 batch_size_per_gpu=16，那么 3 卡 DP 实际的 batch_size=48（忽略梯度累积）.

1.2 方法

1.2.1 朴素 DP/DDP

要实现 DP，最朴素的流程便是：

1. 将不同的数据给到所有 GPU 进行前向传播，得到每个 GPU 的损失值；
2. 每个 GPU 对损失值进行反向传播，得到每个 GPU 的梯度；
3. 通过 All-Reduce 操作，将每个 GPU 的梯度汇总平均，同步到所有 GPU；
4. 每个 GPU 使用同步后的梯度进行优化，更新参数。

可以看到，朴素 DP 和单卡训练的唯一区别就是第三步的 All-Reduce 操作，基于 Ring 算法的 All-Reduce 操作的单节点通信量是 $\approx2\Psi$，那么朴素 DP 的通信开销就可以记为 $2\Psi$。

什么是 DDP (Distributed Data Parallel)？

DP 和 DDP 实际上区别在于 All-Reduce 操作的工程实现方式：DP 使用主从方式进行 All-Reduce，主 GPU 的通信压力极大；DDP 使用 Ring 算法进行 All-Reduce，通信负载均匀分布在所有节点。它们的思想实际上是完全一致的，在理论讨论时无需区分。

由于每个 GPU 做的事情和单卡时几乎一样，因此朴素的 DP 方法不能节省显存，只能加快训练——若单卡训练需要 64GB 显存，四卡训练每张卡同样需要 64GB 显存，而训练速度可以加速约四倍。

1.2.2 零冗余优化器 (ZeRO)

观察朴素的 DP 方法，朴素 DP 的前向传播和反向传播过程是真正并行的，但从 All-Reduce 操作之后所有的 GPU 实际在做完全一致的事情，储存了大量镜像冗余的参数。零冗余优化器 (Zero Redundancy Optimizer, ZeRO) 是一种 DP 方法，它消除了这些冗余的参数，让 DP 在加快训练的同时还能节省显存。

ZeRO 方法的核心原理是：每个模型参数、该参数对应的梯度、该参数对应的优化器状态可以看作一个“小组”，这些“小组”之间是完全独立的，在每个“小组”内就可以直接完成对应部分 $\mathrm{Gradient}\to\mathrm{Optimizer}$ 的计算以及 $\mathrm{Optimizer}\to\Delta\mathrm{Parameter}$ 的计算。

根据以上性质，我们可以将这些小组均分到 $N_d$ 张 GPU 上，它们都能各自独立运行。仅当运行到需要完整参数才可计算的过程（如模型正向传播、反向传播）时，才收集每个 GPU 上的分片组合为完整参数进行计算。

$$ \overbrace{\mathrm{Parameter}\to\mathrm{Loss}\to}^{需完整参数}\underbrace{\mathrm{Gradient}\to\mathrm{Optimizer}\to\mathrm{Parameter}'}_{可分片独立运行}\overbrace{\to\mathrm{Loss}'\to\cdots}^{需完整参数} $$

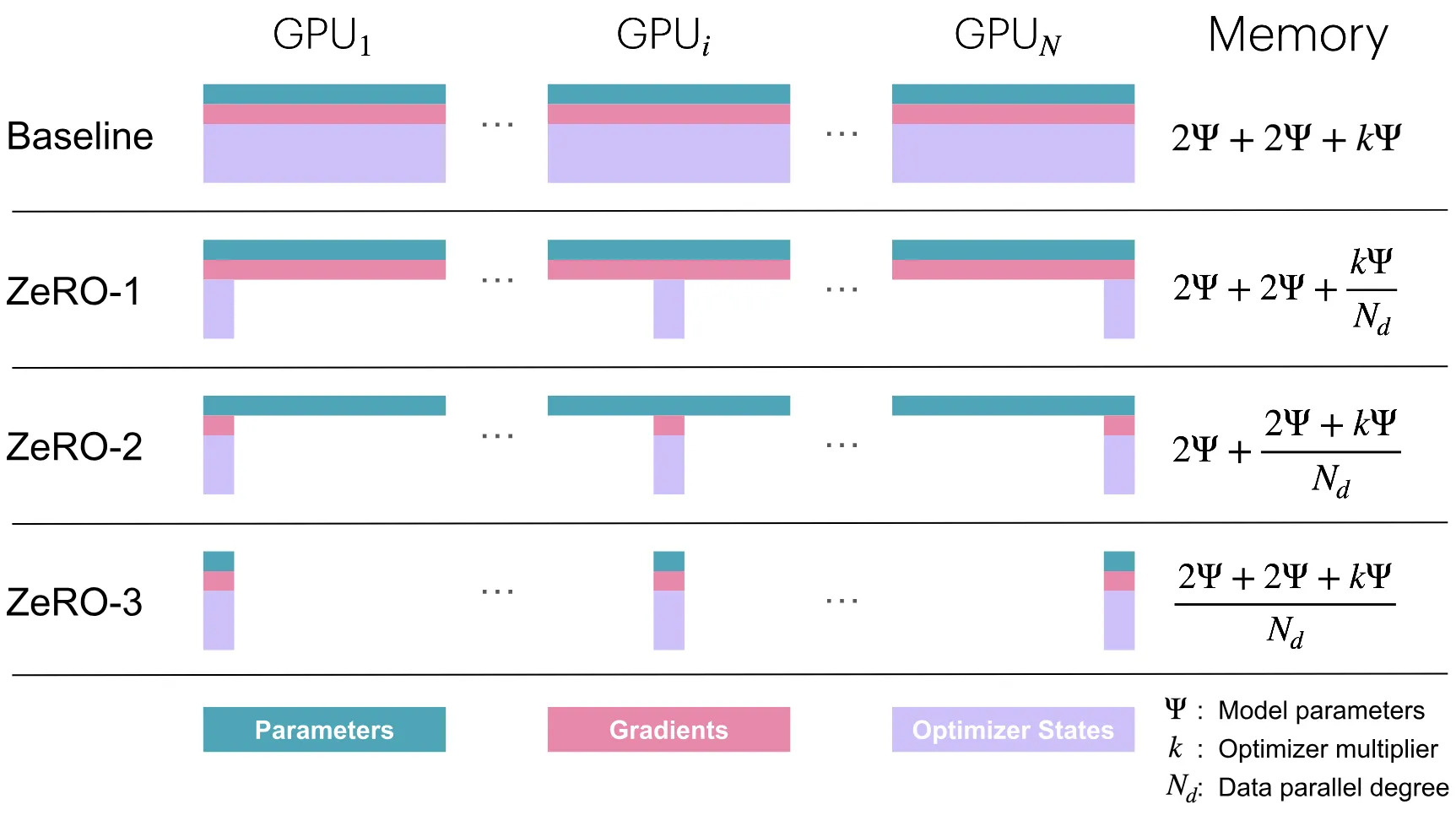

ZeRO 按冗余参数的去除程度分为三个阶段 (Stage)，可以根据具体需求选择不同的方法：

• ZeRO-1：优化器状态分块；
• ZeRO-2：优化器状态、梯度分块；
• ZeRO-3：优化器状态、梯度、参数分块。

ZeRO-1 Stage

在朴素 DP 中，从 All-Reduce 开始每个 GPU 就在干一样的活，它将 $1$ 份优化器状态镜像储存了 $N_d$ 份。ZeRO-1 方法打破了这个局面，它将 $1$ 份优化器状态分片到 $N_d$ 个 GPU 上，每个 GPU 只负责储存 $1/N_d$ 份优化器状态，该份优化器也只负责对应部分的梯度和参数。

ZeRO-1 的流程如下：

1. 模型正向传播得到损失值；
2. 损失值反向传播得到完整梯度；
3. 使用 Reduce-Scatter 收集各自分片优化器对应的分片梯度；
4. 基于对应的分片梯度更新分片的优化器状态；
5. 基于分片的优化器状态得到分片的更新后模型参数；
6. 通过 All-Gather 把分片的更新后模型参数拼接回来，得到完整新参数；
7. 进行后续操作。

ZeRO-1 方法中的 Reduce-Scatter 通信开销 $\Psi$，All-Gather 通信开销 $\Psi$，因此 ZeRO-1 方法的总通信开销为 $2\Psi$.

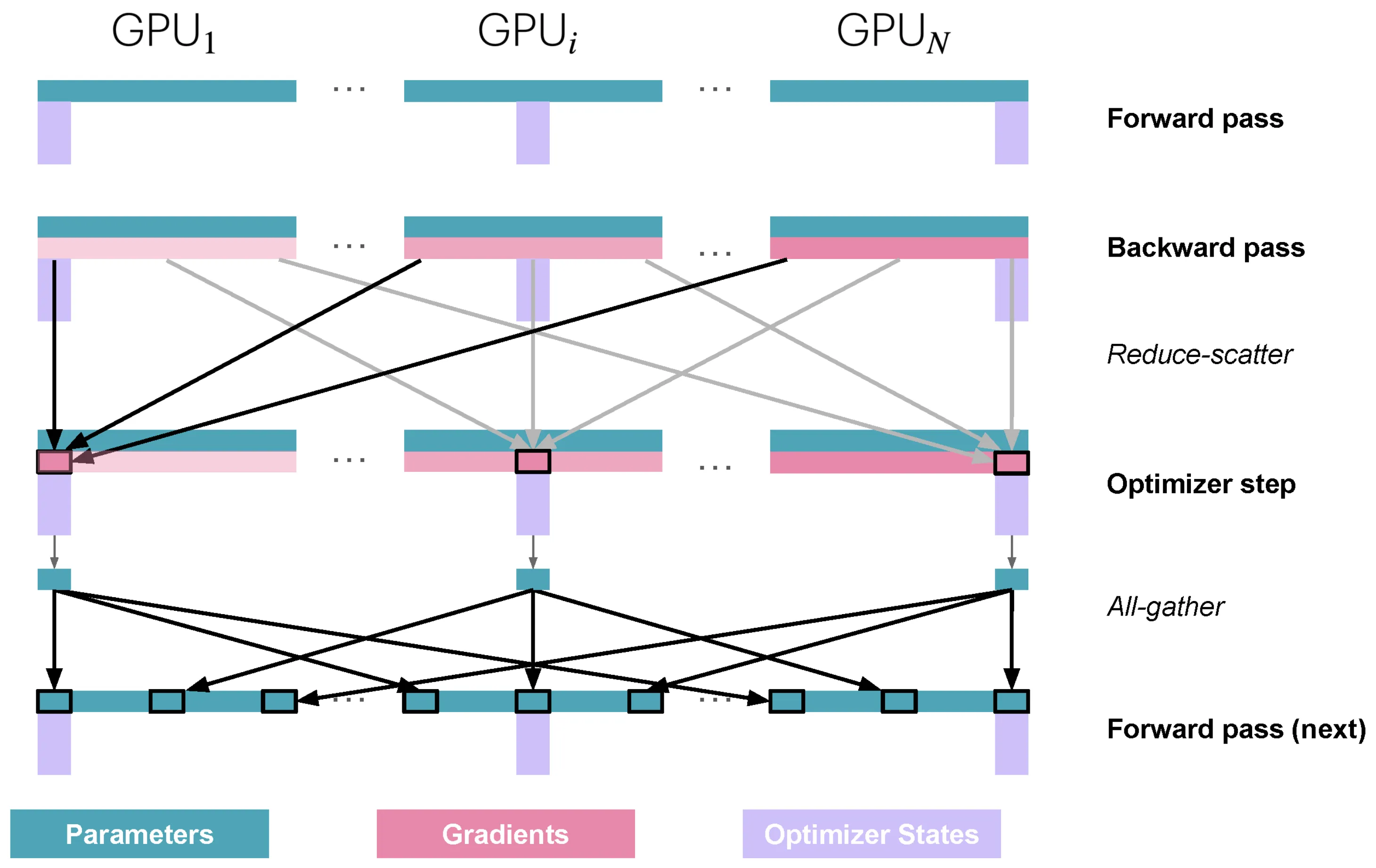

用图片表示如下：

ZeRO-2 Stage

在小节开头便提到了，每个“参数、梯度、优化器”小组之间是完全独立的，在每个小组内就可以独立完成 $\mathrm{Gradient}\to\mathrm{Optimizer}$ 的过程。因此，ZeRO-1 方法在 Reduce-Scatter 之后，只有对应优化器状态分片的梯度是有用的，其他梯度完全没用。ZeRO-2 方法的唯一区别就在丢弃释放不需要的梯度，因此不再赘述。

和 ZeRO-1 一样，ZeRO-2 方法中的 Reduce-Scatter 通信开销 $\Psi$，All-Gather 通信开销 $\Psi$，因此 ZeRO-2 方法的总通信开销为 $2\Psi$.

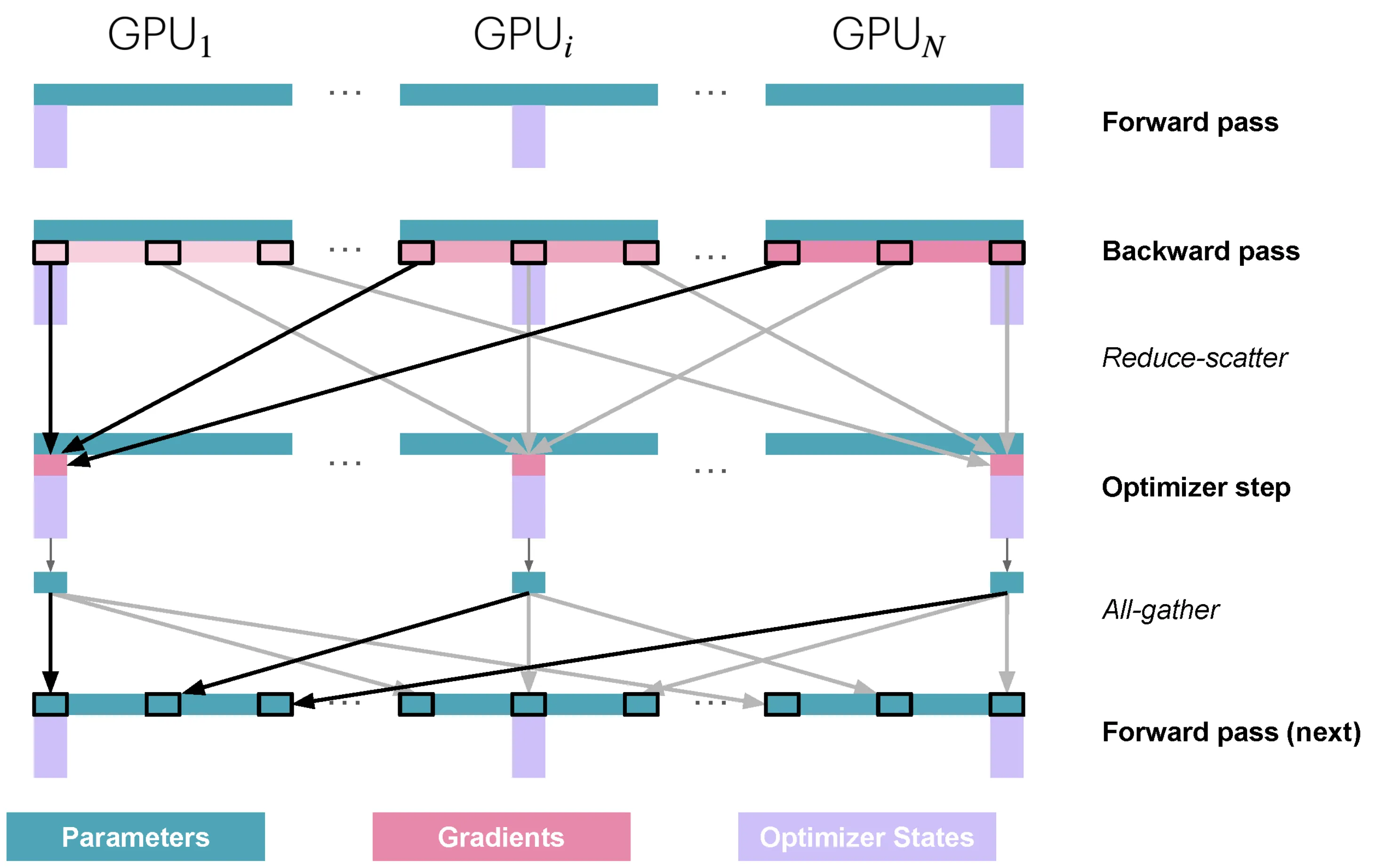

用图片表示如下：

反向传播先得到完整的梯度，再丢掉不需要的梯度，那显存占用峰值不是没有变化吗？

ZeRO-2 的梯度计算过程是逐层的，每计算完模型一层，就规约一次，然后丢弃不需要的梯度，并不是说把模型所有层全计算完了再统一丢弃，因此不会产生非常大的显存峰值。

ZeRO-3 Stage

ZeRO-3 阶段将模型参数也进行了分块，相当于所有的“参数、梯度、优化器”小组被分为了独立的 $N_d$ 份，彻底消除了所有的冗余参数，实现了“Zero Redundancy”.

但这不是没有代价的，当模型参数也被分块后，模型的正向传播和反向传播就不能直接完成了：

$$ \overbrace{\mathrm{Parameter}\to\mathrm{Loss}\to}^{需完整参数}\underbrace{\mathrm{Gradient}\to\mathrm{Optimizer}\to\mathrm{Parameter}'}_{可分片独立运行}\overbrace{\to\mathrm{Loss}'\to\cdots}^{需完整参数} $$

于是 ZeRO-3 的流程如下：

1. 对于模型每一层，先用 All-Gather 收集分片模型参数得到完整模型参数，正向传播得到损失值；
2. 对于模型每一层，先用 All-Gather 收集分片模型参数得到完整模型参数，反向传播得到完整梯度值；
3. 在计算完一层的梯度后，使用 Reduce-Scatter 收集各自分片优化器对应的分片梯度，并丢弃不需要的梯度部分；
4. 基于对应的分片梯度更新分片的优化器状态；
5. 基于分片的优化器状态得到分片的更新后模型参数；

ZeRO-3 方法中的 All-Gather 通信开销 $\Psi$，两次一共 $2\Psi$，Reduce-Scatter 通信开销 $\Psi$，因此 ZeRO-3 方法的总通信开销为 $3\Psi$.

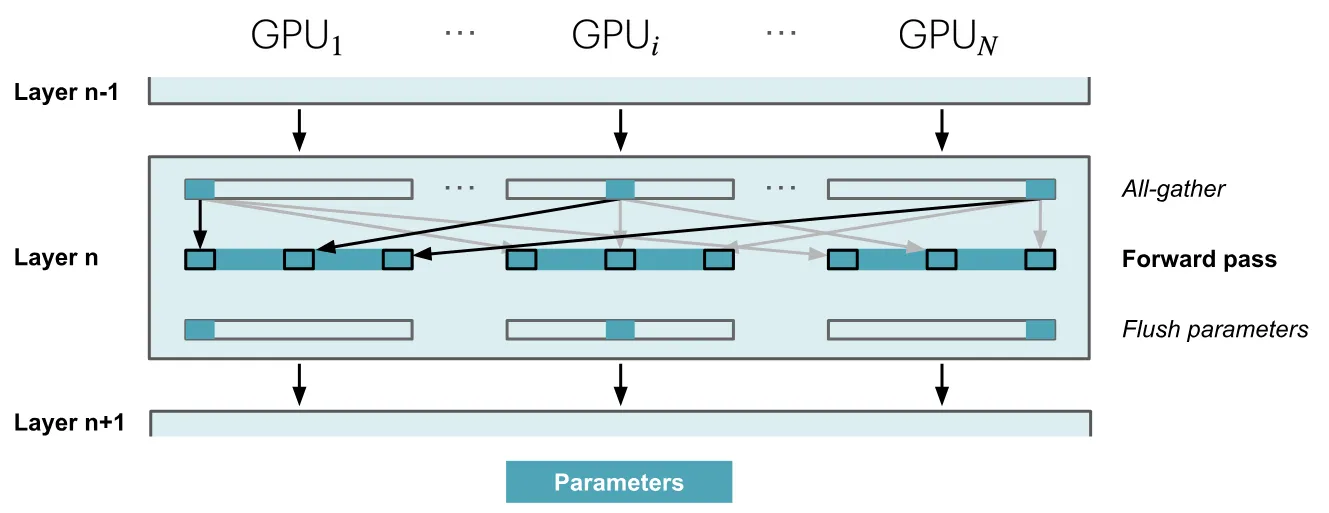

用图片表示如下：

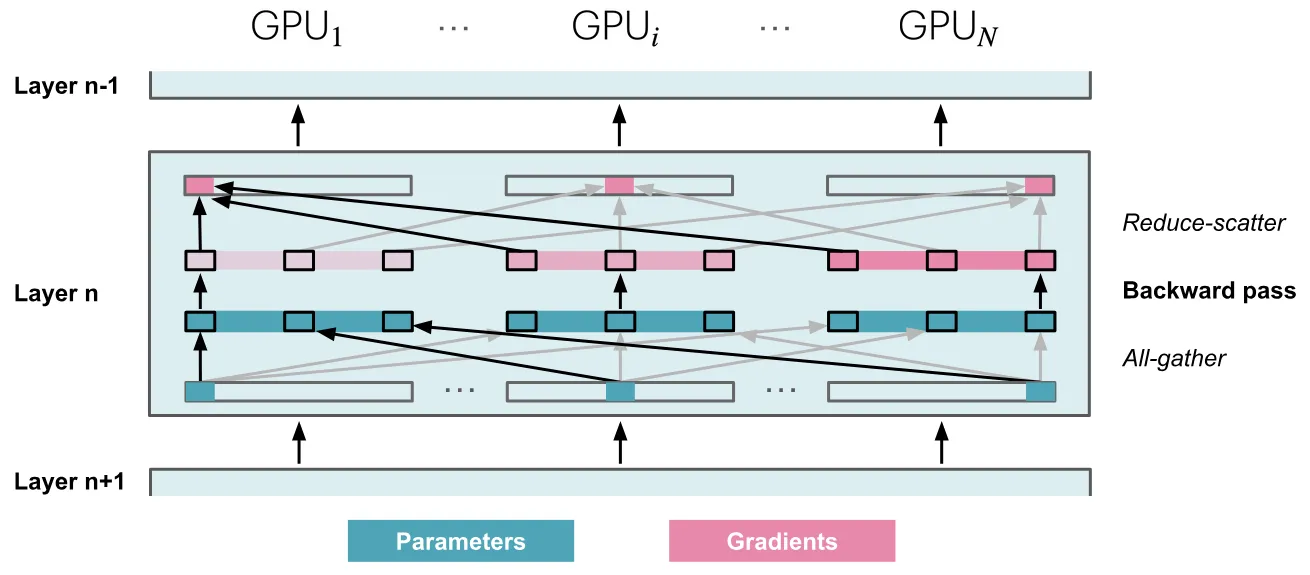

正向传播	反向传播

为什么 ZeRO-3 方法比 ZeRO-1/2 多了两次 All-Gather，最终的开销只变大了 $\Psi$？

由于 ZeRO-3 方法每个 GPU 只储存分片的参数，因此不需要 ZeRO-1/2 的“通过 All-Gather 把分片模型参数拼接得到完整新参数”的过程，因此总共 ZeRO-3 相对于 ZeRO-1/2 多了两次正反传播的 All-Gather，少了一次拼接新参数的 All-Gather，总共只相当于多了一次 All-Gather，开销只变大了 $\Psi$.

1.3 代价

总结上面的四种 DP 方法，表格如下：

从通信开销来看，选择 ZeRO-2 看似是没有任何代价的，它用和 DDP 一样的通信开销，节省了大量的显存，似乎可以无脑选择。但实际上，通信开销只是衡量代价的一个方面，除了通信开销之外，还有通信延迟的增加、显存管理开销等代价。

但总的来说，在单机情况下（基于 NVLink 的机内带宽充足），ZeRO-2 方法确实接近“免费的午餐”。当模型很小或显存充足时，若要追求极限的训练速度，DDP 依然是最稳健、延迟最低的选择。

而对于 ZeRO-3，它引入了 50% 的额外通信开销，只有当想在有限的硬件上跑“远超单卡容量”的巨型模型训练时才会考虑它。

2 张量并行 Tensor Parallel

2.1 概念

张量并行的概念非常简单，在线性代数中，矩阵乘法是可以进行分块的：

$$ Y = X[W_0, W_1] = [XW_0, XW_1] = [Y_0, Y_1] $$

$$ Y = [X_0, X_1] \begin{bmatrix} W_0 \\ W_1 \end{bmatrix} = X_0 W_0 + X_1 W_1 = Y_0 + Y_1 $$

基于该数学性质，可以非常自然地实现多 GPU 的并行处理：

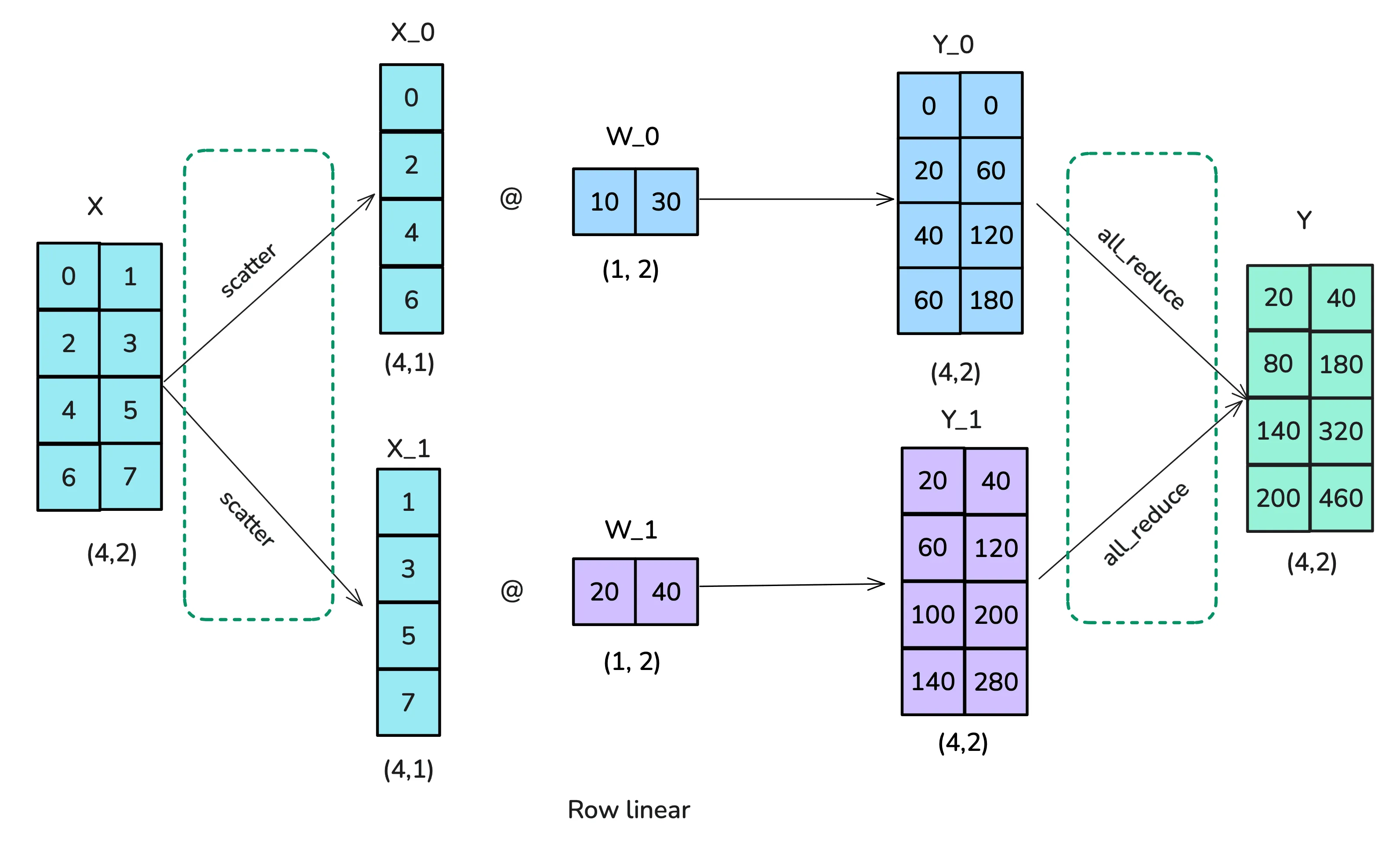

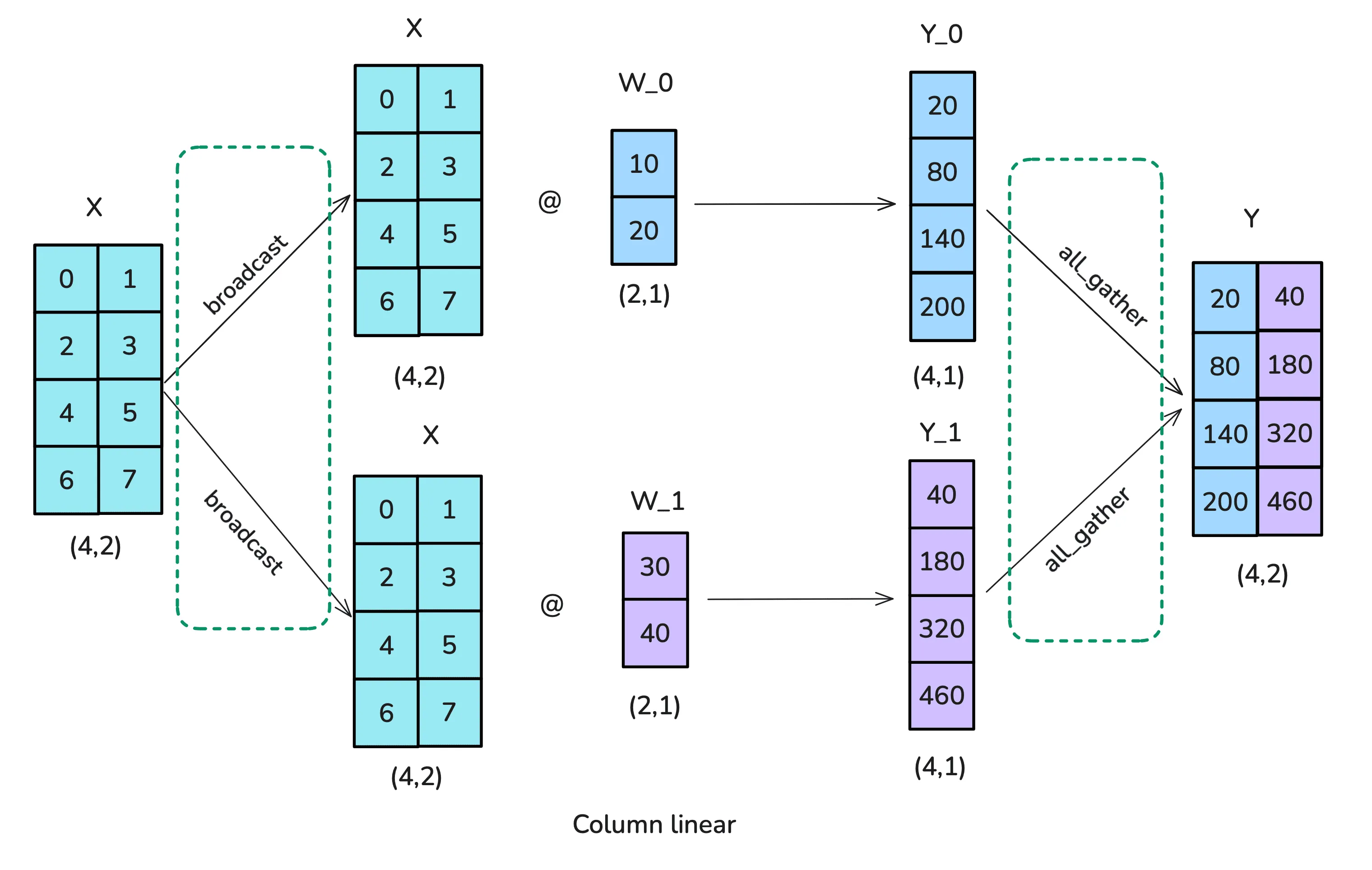

按列分块	按行分块

2.2 应用

2.2.1 在 LLM 中的应用方式

要在 LLM 中应用张量并行，主要应用的部分就是多头注意力机制和前馈网络部分：

多头注意力机制

• Q/K/V 矩阵：按列拆分，每个 GPU 负责计算一部分注意力头。例如，一个有 32 个头的模型在 4 张 GPU 上运行时，每张显卡只需处理 8 个头。
• 线性输出层 ($W_O$)：按行拆分，各头计算完自己的注意力结果后，最后进行一次 All-Reduce 汇总。

P.s. 这也是为什么，在使用 vLLM 进行 TP 并行时，当 GPU 数量不能整除注意力头数时会报错（例如 5 卡并行 32 注意力头时）.

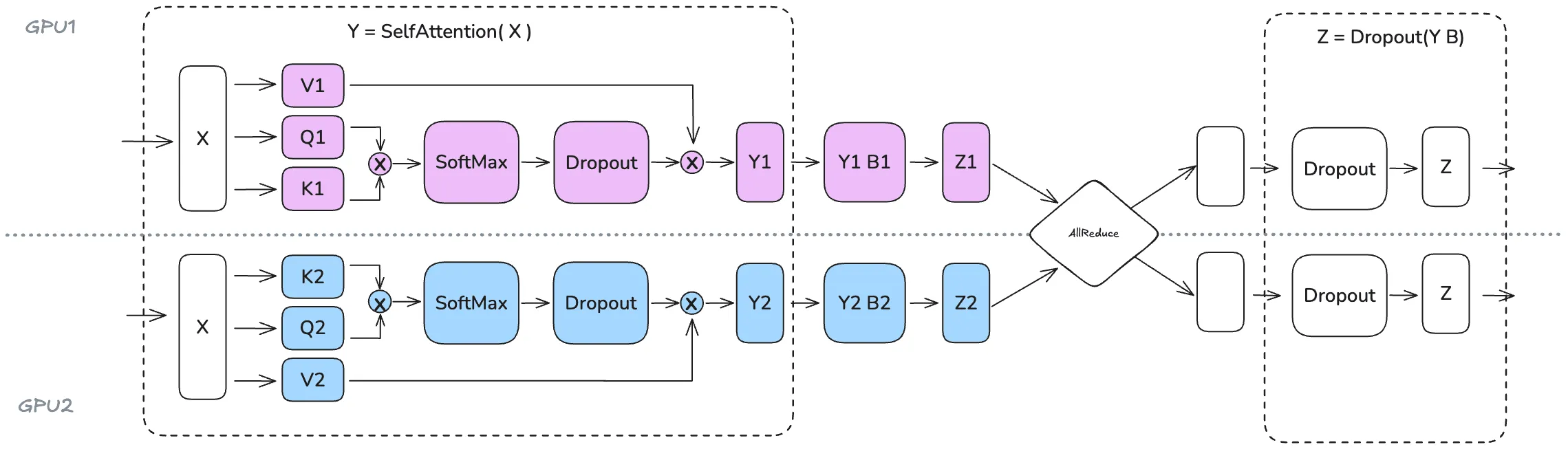

TP 并行图示如下：

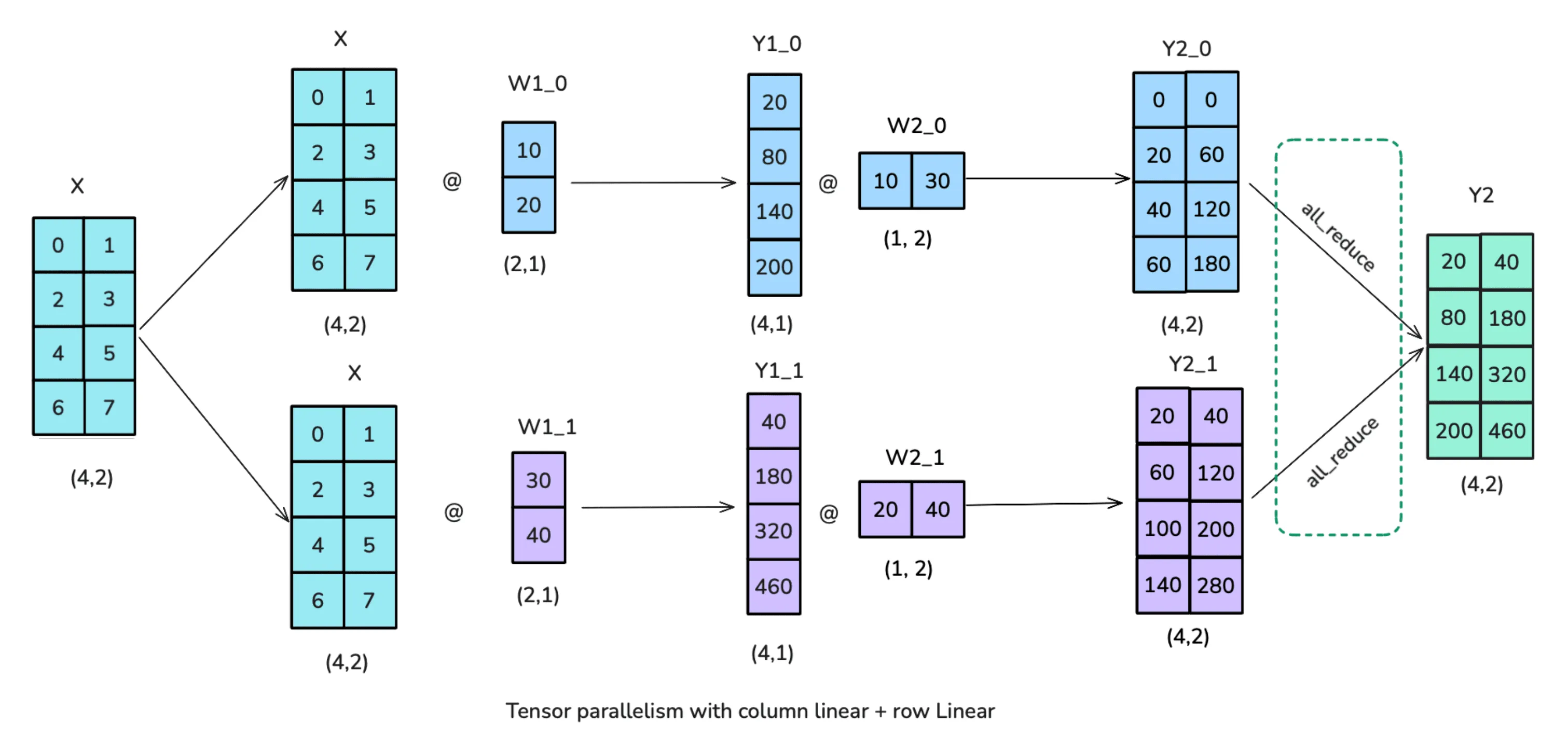

前馈网络

• 第一层 ($Gelu(X \cdot W_1)$)：按列拆分。
• 第二层 ($Y \cdot W_2$)：按行拆分。

在这种设计下，MLP 整个过程只需要在最后一步进行一次同步通信（All-Reduce），效率非常高。

TP 并行图示如下：

2.2.2 与序列并行（Sequence Parallel）结合

通过上面的图示可以发现，模型的参数、梯度、优化器状态确实是均匀分布到了多张 GPU 上，多卡并行计算 Attention 和 Linear，降低了单卡显存需求同时加快速度。但每次计算完成后得到的模型激活值，却通过 All-Reduce 完整镜像到了每张 GPU 上，每张 GPU 用完整的激活值镜像地计算 Dropout 和 LayerNorm，浪费显存同时无法加速。

为了解决这个问题，序列并行应运而生，它针对的就是张量并行无法并行的 Dropout 和 LayerNorm 部分，将激活值均分到每张 GPU 上，每张 GPU 并行计算一部分的 Dropout 和 LayerNorm 操作。接下来具体来看看如何分别对 Dropout 和 LayerNorm 并行化。

Dropout

对于 LLM 中使用的 Dropout（nn.Dropout），它天然就是元素级独立的，每个隐藏状态是否被丢弃互不干扰。因此，Dropout 操作可以从序列长度方向 $seq$ 进行切分，每个 GPU 只处理自己负责序列的 Dropout.

LayerNorm

对于一个 $d_\mathrm{model}$ 维度的隐藏状态 $h$，首先要计算它的均值和方差：

$$ \mu = \frac{1}{d_\mathrm{model}} \sum_{i=1}^{d_\mathrm{model}} h_i\\ \sigma^2 = \frac{1}{d_\mathrm{model}} \sum_{i=1}^{d_\mathrm{model}} (h_i - \mu)^2 $$

得到均值和方差之后，便可以进行归一化了（$\epsilon$ 为防止除零的极小值）：

$$ \hat{h}_i = \frac{h_i - \mu}{\sqrt{\sigma^2 + \epsilon}} $$

最后进行线性变化，$\gamma$ 和 $\beta$ 是可学习的参数，$\odot$ 是哈达玛积：

$$ h' = \gamma \odot \hat{h} + \beta $$

$h'$ 便是 LayerNorm 后的隐藏状态了。

注意上面的整个流程，LayerNorm 实际上是在对单独的每个隐藏状态 $h$ 做操作，它并不需要像 BatchNorm 一样需要完整 Batch 的数据才能计算。因此，LayerNorm 操作可以从序列长度方向 $seq$ 进行切分，每个 GPU 只处理一部分序列，全部处理完后拼接还原即可。

到这里，序列并行的方式应该就很清楚了，它和张量并行的区别就在于切分的方向不同：

• 张量并行：$(batch,seq,hidden)\to N_{\mathrm{gpu}}\times(batch,seq,\frac{hidden}{N_{\mathrm{gpu}}})$
• 序列并行：$(batch,seq,hidden)\to N_{\mathrm{gpu}}\times(batch,\frac{seq}{N_{\mathrm{gpu}}},hidden)$

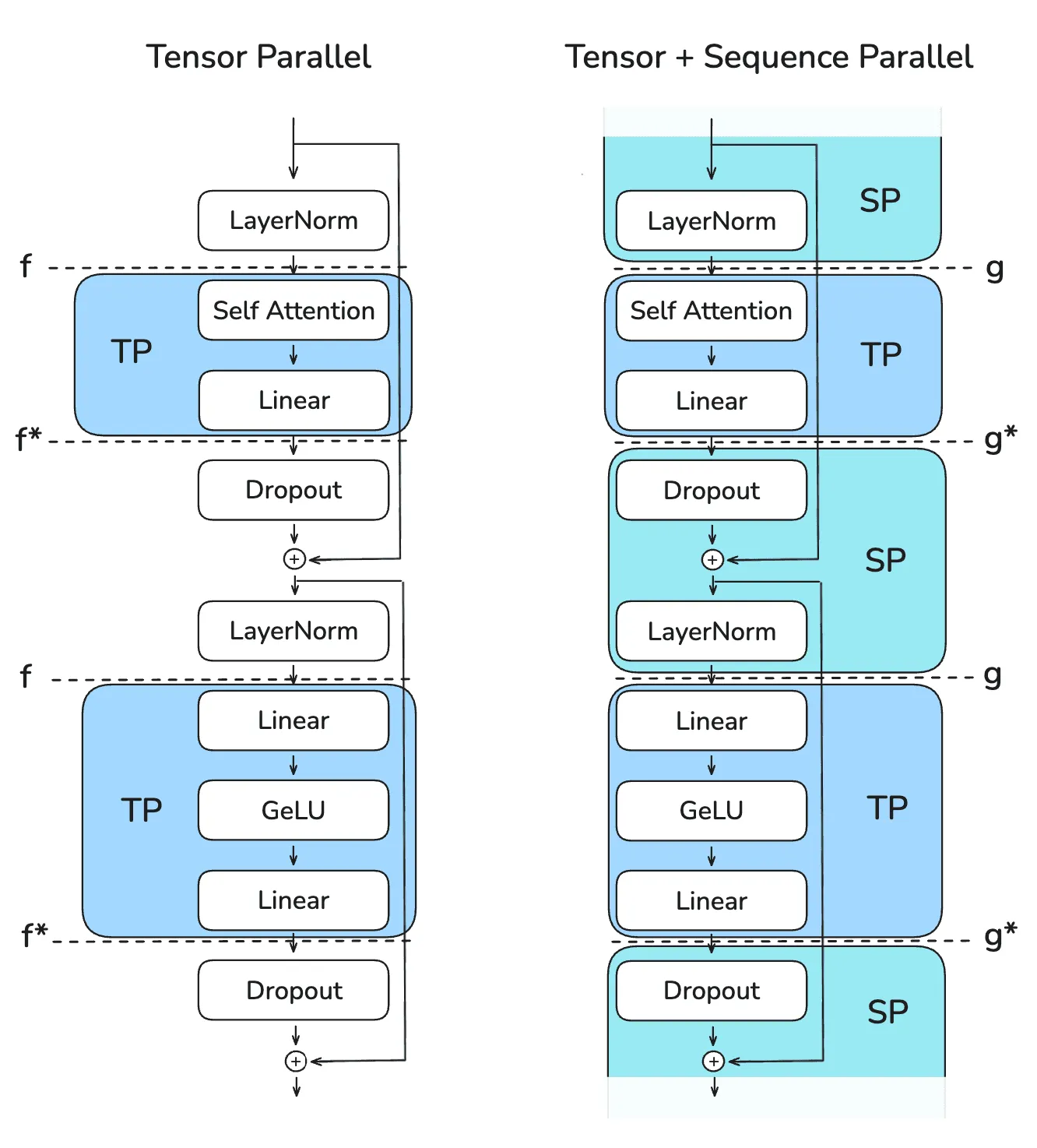

它们二者结合使用，就可以实现模型参数、梯度、优化器、激活值全部均分到多张 GPU 上了。示意图如下：

2.3 代价

数据并行的通信仅发生在整个模型反向传播结束时，但张量并行发生在每一层内部计算过程中，因此张量并行的通信量极大。这就导致张量并行基本上只能在单机 NVLink 中完成，几乎不可能进行多级多卡并行。在多机多卡并行时，一般采用机内张量并行、机间数据并行或者其他并行方式。

接下来探讨序列并行的加入，对通信开销的影响。

看到上图，若仅使用张量并行，那么它所需集合通信有：

• 正向传播：$f$ 位置无通信，$f^*$ 位置 All-Reduce
• 反向传播：$f$ 位置 All-Reduce，$f^*$ 位置无通信

若使用张量并行+序列并行，那么它所需的集合通信有：

• 正向传播：$g$ 位置 All-Gather，$g^*$ 位置 Reduce-Scatter
• 反向传播：$g$ 位置 Reduce-Scatter，$g^*$ 位置 All-Gather

我们知道，All-Reduce 操作的开销是其他六种集合通信操作的两倍，因此单独使用张量并行的开销和使用张量并行+序列并行是相同的。可以理解为，要使用张量并行时，结合使用序列并行算是“免费的午餐”。
